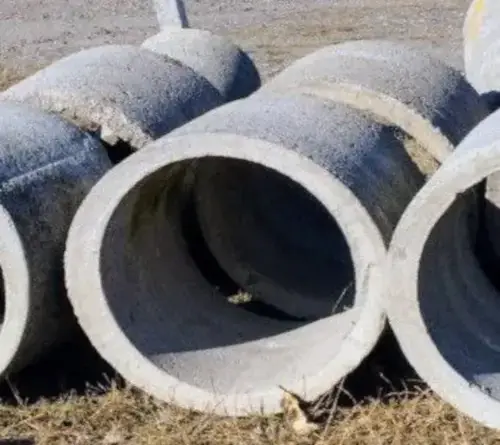

لوله بتنی: راهنمای انتخاب و نصب برای شبکههای آب و فاضلاب
لولههای بتنی به دلیل مقاومت بالا، دوام طولانی و مقرونبهصرفه بودن، انتخاب برتر برای شبکههای آب، فاضلاب و زهکشی در پروژههای شهری و صنعتی هستند.
لوله بتنی چیست؟
لوله بتنی یک محصول پیشساخته از بتن است که با استفاده از قالبهای دوار و فشاردهی تولید میشود. این لولهها با قطرهای مختلف از 20 تا 200 سانتیمتر برای انتقال آب، فاضلاب و سایر سیالات طراحی شدهاند.
انواع لوله بتنی
لوله ساده (NP)
برای عبور آب و فاضلاب در شرایط عادی بدون فشار داخلی.
لوله آرمه (RC)
با آرماتور فولادی، برای شرایط باربری سنگینتر و عمق دفن بیشتر.
لوله تحتفشار (PC)
برای خطوط انتقال آب تحت فشار، با آرماتور و مقاومت بالا.
لوله رینگی
برای کانالهای بزرگ آب و فاضلاب، به صورت قطعات قوسی که در محل نصب میشوند.
ابعاد استاندارد
لولههای بتنی فرآوردههای بتنی ملت در قطرهای زیر تولید میشوند:
قطر 20 سانتیمتر
- کاربرد: شبکه فاضلاب خانگی، زهکشی باغها
- طول استاندارد: 1 متر
- ضخامت دیواره: 3 سانتیمتر
قطر 40 سانتیمتر
- کاربرد: خطوط اصلی فاضلاب، زهکشی جادهها
- طول استاندارد: 1 متر
- ضخامت دیواره: 5 سانتیمتر
قطر 60 سانتیمتر
- کاربرد: کانالهای اصلی، کالورتها
- طول استاندارد: 1 متر
- ضخامت دیواره: 6 سانتیمتر
مزایای لوله بتنی
دوام و مقاومت
- عمر مفید بیش از 50 سال
- مقاومت در برابر بارهای ترافیکی سنگین
- تحمل فشار خاک در اعماق زیاد
- مقاومت در برابر سایش و فرسایش
مقاوم در برابر شرایط محیطی
- خوردگی ندارد (برخلاف لولههای فلزی)
- در برابر مواد شیمیایی فاضلاب مقاوم است
- تأثیرناپذیر از اشعه ماورای بنفش
- مقاومت در برابر حریق
صرفه اقتصادی
- قیمت مناسب نسبت به سایر گزینهها
- هزینه نگهداری بسیار پایین
- عمر طولانی و بازگشت سرمایه خوب
سازگاری با محیطزیست
- ساخته از مواد طبیعی و در دسترس
- قابل بازیافت در پایان عمر
- بدون انتشار مواد سمی
سهولت اجرا
- نصب آسان و سریع
- نیاز به تجهیزات خاص کمتر
- اتصال ساده با لاستیک یا ملات
کاربردهای لوله بتنی
شهری
- شبکه فاضلاب: جمعآوری و انتقال فاضلاب خانگی و صنعتی
- زهکشی: جمعآوری آبهای سطحی معابر
- کانالهای آب: انتقال آب شرب و کشاورزی
صنعتی
- تصفیهخانه: خطوط ورودی و خروجی
- پمپاژ: خطوط دفع و انتقال
- کارخانه: دفع پساب صنعتی
راهسازی
- کالورت: عبور آب از زیر جاده
- زهکشی جاده: جمعآوری آب باران
- پلها: زهکشی عرشه پل
کشاورزی
- آبیاری: کانالهای انتقال آب
- زهکشی: زهکشی زمینهای کشاورزی
- گلخانه: شبکه آب و دفع
نکات فنی طراحی
تعیین قطر لوله
قطر لوله بر اساس:
- دبی جریان (لیتر بر ثانیه)
- شیب خط لوله
- سرعت مجاز جریان (معمولاً 0.6 تا 3 متر بر ثانیه)
فرمول مانینگ برای محاسبه دبی: Q = (A × R^(2/3) × S^(1/2)) / n
که در آن:
- Q: دبی (متر مکعب بر ثانیه)
- A: سطح مقطع جریان
- R: شعاع هیدرولیکی
- S: شیب خط
- n: ضریب زبری مانینگ (برای بتن: 0.013)
تعیین شیب
شیب حداقل برای جلوگیری از رسوب:
- قطر 20 سانتیمتر: 2 در هزار
- قطر 40 سانتیمتر: 1.5 در هزار
- قطر 60 سانتیمتر: 1 در هزار
عمق دفن
عمق دفن باید:
- حداقل 60 سانتیمتر روی تاج لوله
- در زیر خطوط آب شرب قرار گیرد
- از عمق یخزدگی پایینتر باشد
مراحل نصب لوله بتنی
1. حفاری و آمادهسازی ترانشه
عرض ترانشه: قطر لوله + 60 سانتیمتر (30 سانتیمتر هر طرف)
شیب دیواره: بسته به نوع خاک، معمولاً 45 درجه برای ایمنی
تراکم بستر: کف ترانشه باید تراکم 95 درصد داشته باشد
2. اجرای بستر لوله
لایه شنی: 10-15 سانتیمتر شنماسه یا شنریز
تراز: تسطیح دقیق با شیب طراحی شده
تراکم: تراکم خفیف تا متوسط
3. قرارگیری لولهها
جهت نصب: از پاییندست به بالادست (خلاف جهت جریان)
تراز: کنترل شیب با تراز لیزری یا تراز معمولی
اتصال: محکم کردن اتصالات با لاستیک یا ملات
4. اتصال لولهها
اتصال لاستیکی (O-Ring):
- مناسبتر و محکمتر
- جلوگیری از نشت
- انعطاف در برابر نشست
اتصال ملاتی:
- مصرف ملات سیمان در درون و بیرون اتصال
- عملآوری کافی قبل از خاکریزی
5. پرکردن ترانشه
لایه اول: 30 سانتیمتر شنماسه اطراف لوله با تراکم دستی
لایه دوم: خاک برداشت شده با تراکم 90 درصد
لایه نهایی: خاک سطحی یا آسفالت
6. آزمایش و تحویل
آزمایش نشت: پر کردن آب و بررسی نشت
آزمایش دود: برای شبکه فاضلاب
تصویربرداری: بازرسی داخل لوله با دوربین
کنترل کیفیت
معاینه قبل از نصب
- بررسی ظاهری: بدون ترک، شکستگی و لانه زنبوری
- اندازهگیری ابعاد: قطر، طول و ضخامت دیواره
- بازرسی لبهها: تمیز و بدون آسیب
- کنترل لاستیک: سالم و در جای خود
در حین نصب
- کنترل شیب: در هر لوله
- کنترل تراز جانبی: عدم انحراف
- بازرسی اتصالات: محکم و بدون فاصله
- تراکم پرکردن: در لایههای 30 سانتیمتری
بعد از نصب
- آزمایش آببندی: نشت نداشته باشد
- کنترل نشست: بررسی بعد از چند روز
- تحویل نقشه As-Built: ثبت وضعیت نهایی
نگهداری و تعمیرات
نگهداری پیشگیرانه
- بازرسی دورهای: سالی یکبار بازرسی با دوربین
- لایروبی: برداشت رسوبات قبل از انسداد
- رفع گرفتگی: تمیزکاری در صورت کاهش جریان
ترمیم
- ترک خوردگی: تزریق رزین اپوکسی
- شکستگی جزئی: پوشش داخلی با ملات
- شکستگی کامل: تعویض قطعه آسیبدیده
ایمنی در کار با لوله بتنی
- استفاده از دستکش در هنگام جابجایی
- رعایت ایمنی در حفاری (شیببندی یا نگهداری دیواره)
- بازرسی اتمسفر داخل لوله قبل از ورود
- استفاده از تجهیزات حملونقل مناسب
لوله بتنی فرآوردههای بتنی ملت
فرآوردههای بتنی ملت لولههای بتنی با کیفیت برتر در سه قطر استاندارد تولید میکند:
- مقاومت فشاری بتن: حداقل 400 کیلوگرم بر سانتیمتر مربع
- آرماتورگذاری: مطابق استاندارد برای لولههای آرمه
- آزمایش باربری: تست هیدرواستاتیک روی نمونهها
- لاستیک درزگیر: لاستیک EPDM با کیفیت بالا
- گارانتی کتبی: اطمینان از کیفیت محصول
مقایسه لوله بتنی با سایر انواع
| ویژگی | لوله بتنی | لوله پلیاتیلن | لوله PVC |
|---|---|---|---|
| دوام | 50+ سال | 30-40 سال | 20-30 سال |
| مقاومت | بسیار بالا | متوسط | متوسط |
| قیمت | مناسب | بالاتر | بالا |
| نصب | آسان | نیاز به تخصص | آسان |
| مقاومت شیمیایی | عالی | عالی | خوب |
| بار ترافیکی | بسیار بالا | محدود | محدود |
نتیجهگیری
لوله بتنی با توجه به مقاومت بالا، دوام طولانی و قیمت مناسب، بهترین انتخاب برای شبکههای آب، فاضلاب و زهکشی است. با طراحی صحیح، نصب اصولی و استفاده از محصولات باکیفیت، میتوانید شبکهای کارآمد و بدون نگرانی برای دههها داشته باشید.
برای سفارش لوله بتنی در قطرهای 20، 40 و 60 سانتیمتر و دریافت مشاوره رایگان، با تیم فنی فرآوردههای بتنی ملت در تماس باشید.
